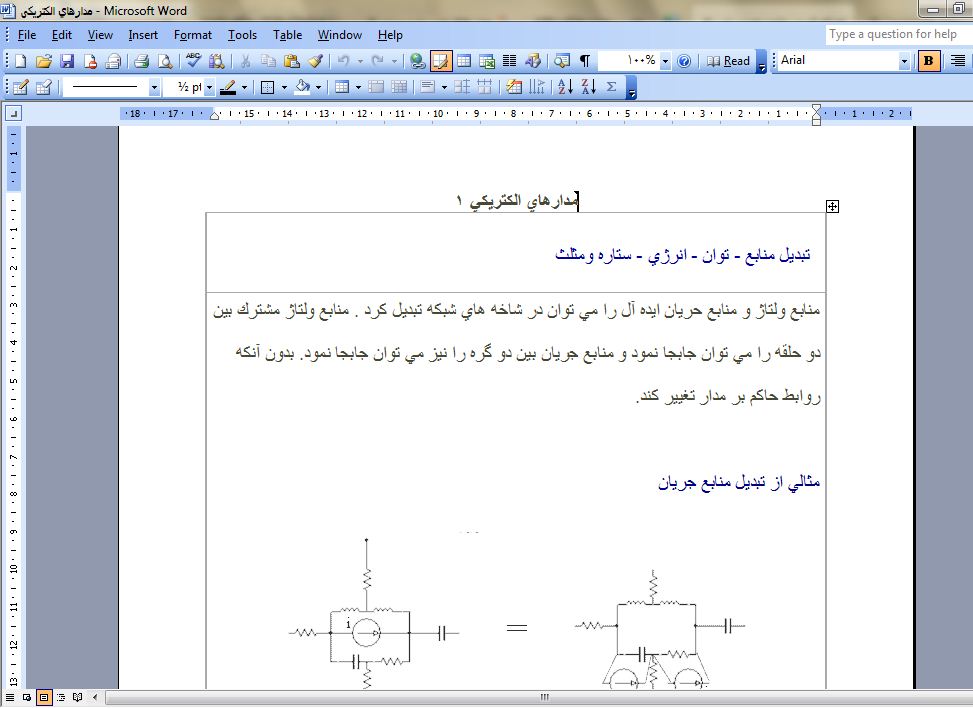

منابع ولتاژ و منابع حريان ايده آل را مي توان در شاخه هاي شبكه تبديل كرد . منابع ولتاژ مشترك بين دو حلقه را مي توان جابجا نمود و منابع جريان بين دو گره را نيز مي توان جابجا نمود. بدون آنكه روابط حاكم بر مدار تغيير كند. طبق جهتهاي قرار دادي ، اگر (p(t مثبت باشد المان مربوط توان را جذب مي كند و آن المان را پسيو مي گويند.
اگر (p(t منفي باشد المان مربوط توان را تحويل مي دهد و آن المان را اكتيو يا فعال مي گويند.

در مدار شكل زير المان اكتريكي X در مدار با ولتاژ ۴ ولت وجريان ۱٫۵ ميلي آمپر كار مي كند در حاليكه المان Y با ولتاژ ۲ ولت وجريان ۱ ميلي آمپر كار مي كند. مقاومتهاي R₁ , R₂ را حساب كنيد.

از قانون جمع آثار استفاده مي كنيم:
وقتي منبع جريان در مدار نباشد جريان I = -1A مي باشد . وقتي جريان وارد مدار شود و منبع ولتاژ صفر شود جريان I = I₁ را حساب مي كنيم.
جريان كل برابر است با(I = I₁ + (-1 براي محاسبه I₁ ، منبع ولتاژ را صفر(اتصال كوتاه) مي كنيم و داريم:

پس ولتاژ دو سر مقاومت ۲ اهمي برابر ۱۲ ولت است لذا جريان ۶ آمپر به سمت زمين در آن جاري است. چون جريان ورودي آپ امپ صفر است اين جريان در مقاومت ۳ اهمي هم جريان دارد لذا ولتاژ دو سر مقاومت ۳ اهمي برابر ۱۸ ولت مي شود. اين ولتاژ با ولتاژ دو سر مقاومت ۶ اهمي برابر است . لذا جريان ۳ آمپري از راست به چپ در مقاومت ۶ اهمي وجود دارد اين جريان به دليل صفر بودن جريان ورودي آپ امپ عكس جريان I مي باشد لذا I=-3ََA
كميت هاي الكتريكي
جريان الكتريكي : حركت الكترون هاي آزاد را در يك جهت مشخص و معين جريان الكتريكي گويند كه آن را با I نشان داده و واحد آن آمپر ( A ) مي باشد .

ولتاژ الكتريكي : عامل يا نيرويي كه در يك مدار الكتريكي قادر به توليد جريان الكتريكي مي باشد ، نماد آن V و واحد آن ولت ( V ) مي باشد .

مقاومت الكتريكي : مخالفت در برابر عبور جريان الكتريكي را مقاومت الكتريكي مي گويند كه آن را با R نمايش داده و واحد
آن اهم ( ) مي باشد .

قانون اهم
قانوني است كه رابطة بين جريان ، ولتاژ و مقاومت الكتريكي را در يك مدار بيان مي كند .

مثال ـ در مدار شكل مقابل اگر توان مصرفي R2 ، ۳۶ وات باشد ، مقدار E را محاسبه نماييد .

ج :
Rt = 1 + 4 = 5 A

It = I2 = 3 A E = It . Rt = (5)(3) =

مثال ـ در مدار شكل زير اگر آمپرمتر مقدار ۵ آمپر را نشان دهد.
……………………
