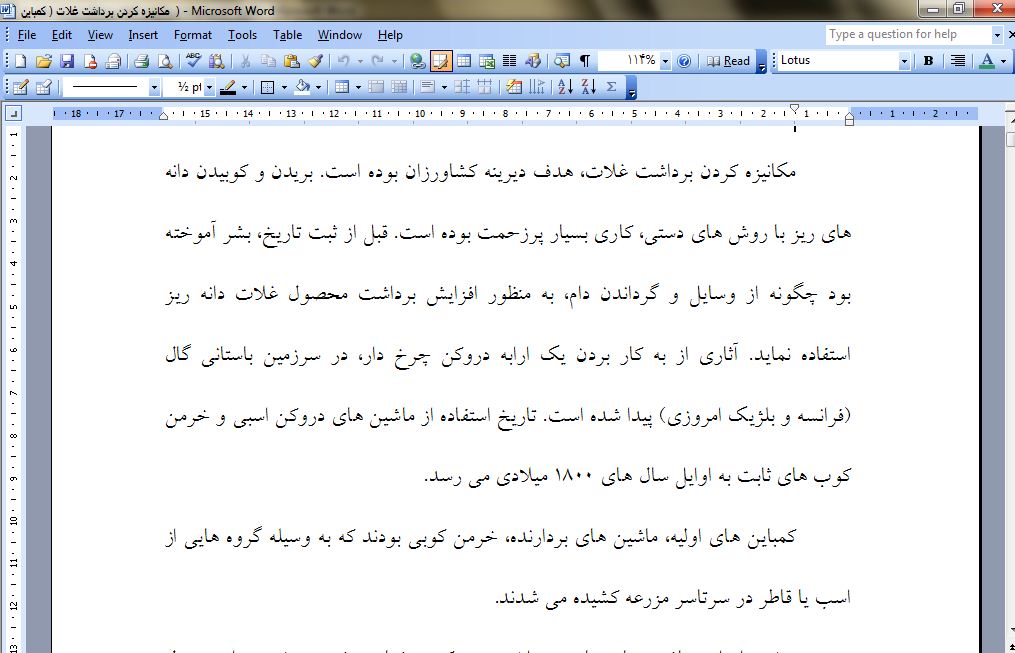

مكانيزه كردن برداشت غلات، هدف ديرينه كشاورزان بوده است. بريدن و كوبيدن دانه هاي ريز با روش هاي دستي، كاري بسيار پرزحمت بوده است. قبل از ثبت تاريخ، بشر آموخته بود چگونه از وسايل و گرداندن دام، به منظور افزايش برداشت محصول غلات دانه ريز استفاده نمايد. آثاري از به كار بردن يك ارابه دروكن چرخ دار، در سرزمين باستاني گال (فرانسه و بلژيك امروزي) پيدا شده است. تاريخ استفاده از ماشين هاي دروكن اسبي و خرمن

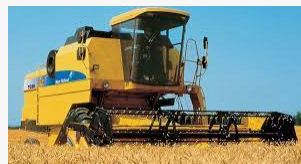

كمباين ها به طور كلي به ۲ دسته خودرو يا كششي تقسيم مي شوند و كمباين هاي خودرو به ۲ دسته تقسيم مي شوند:

۱- كمباين هاي مخصوص اراضي شيب دار

۲- كمباين هاي مخصوص اراضي مسطح

كمباين هاي خودرو از سال ۱۹۴۰ به بعد پيشرفت هاي زيادي كرده اند طوري كه كمباين هاي در حال حاضر داراي موتورهاي بسيار قوي است و كليه ي كارهاي آن توسط يك نفر (راننده) انجام مي شود. كمباين هاي خودرو طوري طراحي شده اند كه در داخل

ب- كمباين هاي كششي

اين نوع كمباين ها به وسيله تراكتور كشيده مي شوند و به كمك محور انتقال نيرو تراكتور، توان موتور به ان منتقل مي شود و يا اين كه به وسيله يك موتور كمكي انرژي لازم براي به حركت درآمدن قسمت هاي مختلف تأمين مي شود.

«اعمال و ساختار كمباين»

تمام كمباين ها ۵ عمل اصلي را انجام مي دهند كه عبارتند از: ۱- دروي غله و خوراندن آن به كمباين. ۲- كوبيدن غله ۳- جداسازي دانه از كاه ۴- بوجاري ۵- حمل غله

تنظيمات چرخ فلك:

۱- پره هاي هر دو نوع چرخ فلك را مي توان طوري تنظيم كرد كه با زاويه مناسب وارد زمين شود. اين نوع تنظيم از تكان دادن غله و از خرد شدن محصول جلوگيري مي كند و اين نوع تنظيم چرخ فلك نوع دوم اهميت بالايي دارد.

۲- هر دو نوع چرخ فلك را مي توان در چهار جهت بالا و پايين، جلو و عقب تنظيم كرد. اين تنظيمات براي انتقال محصول به جلو شانه برش و هليس مهم است.

حركت چاقوي برش:

چرخ لنگ وسيله رابط- در اين حالت يك چرخ دوران كننده وجود دارد كه در پيرامون آن برجستگي گوي مانندي به نام سيبك قرار دارد. سيبك در داخل حفره و شكاف ميله رابط قرار مي گيرد به طوري كه ميله رابط بتواند تحت زواياي مختلف قرار گيرد بدون اين كه سيبك از آن خارج شود با چرخش چرخ لنگ، ميله رابط نيز به جلو و عقب حركت مي كند.

ميله رابط در انتها به يك بازوي نوسان كننده اتصال دارد كه مي تواند در وسط، حول

و بعد به نقاله تغذيه انتقال مي دهد و يا خود به صورت مستقيم محصول را در اختيار كوبنده قرار مي دهد و در بعضي از كمباين ها بعد از نقاله تغذيه، استوانه تغذيه قرار گرفته و محصول را از نقاله تغذيه به خرمن كوب (كوبنده) منتقل مي كند.

استوانه تغذيه از استوانه اي تشكيل شده كه داراي يك سري انگشت هاي عقب رونده است.

۳- افزايش بار كمباين به سبب سرعت خيلي زياد كمباين نسبت به شرايط زمين و محصول

حمل محصول به مخزن يا كيسه

حمل محصول به معناي انتقال دادن غله كوبيده شده جدا و تميزشده از قسمت تميزكننده به مخزن دانه و يا كيسه مي باشد كه پس از آن به وسيله كاميون يا تريلي به مخازن نگهداري غلات حمل مي گردد.

در كمباين هايي كه غلات را وارد كيسه مي نمايند قسمت هاي حمل محصول عبارتند :

۵- سكوي كيسه نمودن دانه

۶- مارپيچ نقاله كزل و قطعات سنبه در پايين كمباين

۷- بالابرنده قطعات سنبله و كزل

۸- مارپيچ نقاله كزل و قطعات سنبله در بالا

بالا برنده و مارپيچ نقاله دانه تميز

………………………………
